近年來隨著真空滅弧室及電觸頭材料的改進，絕緣材料技術的發展，西安熔斷器真空接觸器的性能也有所改進，并向小型化、大容量、長壽命、免維護等方向發展，其短路電流開斷水平已可高至6kA，使F-C回路的應用范圍大大拓展。

傳統的F-C回路開關柜采用的是高壓熔斷器與真空接觸器分別安裝的方式，西安熔斷器真空接觸器采用支架固定式結構，其滅孤室安裝在開放式的DMC或SMC框架內，滅弧室動端通過絕緣拉桿與電磁機構聯動，高壓熔斷器與真空接觸器各自獨立，熔斷器通過導體與接觸器連接。

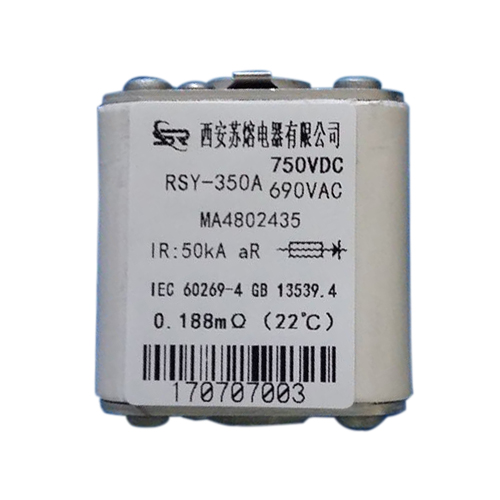

西安熔斷器

這種結構的開關裝置電氣主回路之間連接復雜、結構不合理、產品標準化程度低，批量生產或配套能力不夠成熟的開關柜廠家很難保證產品的質量穩定。

隨著火力發電廠用電系統對F-C回路的需求日益增加，特別是中置式開關柜在國內大量使用，出現了采用環氧樹脂固封技術的模塊化高壓熔斷器串真空接觸器組合電器。這種模塊化設備一般分接觸器模塊、熔斷器模塊、手車模塊和開關柜面板模塊等兒個部分。高壓熔斷器和真空接觸器均采用環氧樹脂固封技術分別封閉在各自的模塊內，不同規格參數的高壓熔斷器模塊和真空接觸器模塊可根據需要進行組合，并通過手車模塊和面板模塊實現機械聯鎖、五防聯鎖及操作功能。

各個模塊之間的有機結合，西安熔斷器使得組合電器在電氣性能、絕緣性能、機械強度上均得到了有效的改善和提高，而且產品標準化程度高，便于工業化生產及應用。
