低壓熔斷器回路應選擇的高壓熔斷器類型

2020-06-08 14:24:19

次

低壓熔斷器是指當電流超過給定值足夠時間時，通過熔化一個或幾個特殊設計的和比例的組件，用以開斷電流以分開其所接入回路的裝置。熔斷器包括了構成完整裝置的所有部件，主要包括熔斷器底座、端子、熔斷件撞擊器等。

在低壓熔斷器中，熔體是包含在熔斷件中并實現開斷的部件，當熔斷器所在回路發生故障，回路電流超過給定值時，熔體在回路故障電流的作用下經規定時間熔化，斷開回路，熔斷器動作后需要更換熔斷件。

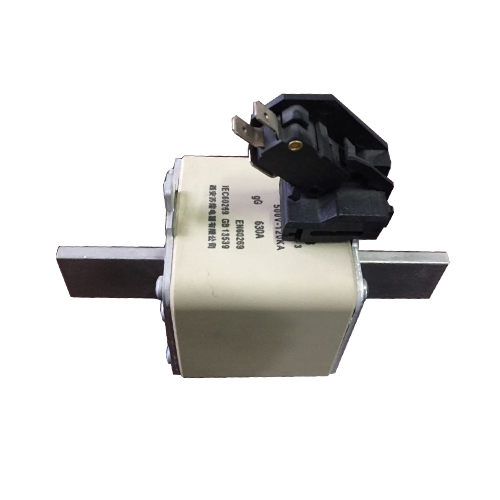

低壓熔斷器

熔斷器的種類很多，F(xiàn)-C回路中由高壓低壓熔斷器和真空接觸器聯合對回路進行保護，因此其高壓熔斷器應使用作為后備熔斷器使用的高壓限流熔斷器，如無特殊說明。按GB/T15166《高壓交流熔斷器》中的定義，限流熔斷器是指在規定的電流范圍內且在它的動作期間和動作結束之前，將電流限制到遠低于預期電流峰值的熔斷器，F(xiàn)C回路采用限流熔斷器可以使回路中的其他導體和設備因為這種限流作用的保護而可以按較低短路耐受能力選擇，降低造價。

所謂后備熔斷器，是通常與其他設備(如接觸器)組合使用的熔斷器，這種低壓熔斷器是限流熔斷器的一種，其在規定的使用和性能條件下，能開斷從額定較大開斷電流一直到額定最小開斷電流的所有電流。

熔斷器的弧前時間和燃弧時間之和是低壓熔斷器的動作時間，也稱為全開斷時間。
