直流熔斷器高壓熔斷器在各種條件下的工作狀態

2020-06-08 14:26:47

次

(1)正常電流下的工作狀態。直流熔斷器處于正常工作狀態是指通過的電流始終保持在等于或小于額定電流下的工作狀態。電流通過熔體時，由于電阻的存在，將有功率損耗，這時熔斷器熔體所產生的熱量將使熔體溫度升高，同時不斷的向周圍擴散熱量，當產生的熱量與擴散的熱量達到平衡狀態時，溫度不再升高，處于穩定運行狀態。

(2)故障電流下的工作狀態。在沒有其他開關設備介入的情況下，當回路岀現過載或短路等故障時熔斷器會發生熔斷，并斷開故障電流。熔體元件熔斷的簡要過程為：當電流足夠大并在足夠長的時間內流經熔體元件時熔體因發熱而熔化，隨即蒸發，出現斷口；在斷口上出現過電壓，形成電弧，最后電弧熄滅而斷開電路。

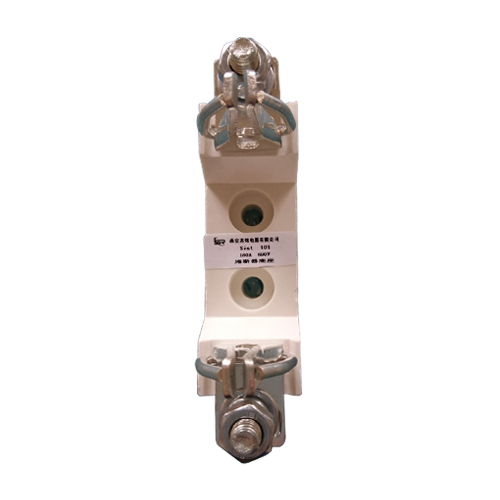

直流熔斷器

從電流大到足以引起開斷的電流開始到起弧瞬間為止的時間間隔稱為弧前時間，也叫熔化時間。從熔斷器中起弧瞬間起到此熔斷器中電弧最終熄滅瞬間止的時間間隔稱為燃弧時間。

下面分別簡單介紹過載和短路情況下熔斷器的工作狀態。

1)過載電流下的工作狀態。熔斷器對過載電流的開斷相對緩慢。當熔斷器流過超過一定數值的額定電流后，經一定的時間，熔體的溫升將達到熔化的溫度。

隨著溫度的升高，熔體的電阻將隨溫度的上升而增大，這也導致溫度將加速的升高。在達到熔點溫度后，熔體便在這一恒定的溫度下開始熔化，電流在這一時期內所產生的熱能都轉變?yōu)槿刍瘽摕幔?strong style="color: rgb(192, 0, 0); font-family: 微軟雅黑, "Microsoft YaHei"; text-indent: 28px; white-space: normal;">直流熔斷器在熔化期內熔體呈液體狀態，熔化后會繼續升溫到汽化點。
