低壓熔斷器高壓熔斷器的電壓特性

2020-06-08 14:42:44

次

截止(電流)特性。低壓熔斷器的截止電流特性，也稱為允許通過電流特性。這一特性表示的是熔斷器的限流特性，即由于熔體元件迅速熔化和滅弧，回路中的預期電流在未達到峰值以前即被切斷。

熔斷器的截止電流特性是由兩條直線構成的折線。其中一條直線表示的是短路沖擊電流與預期電流Ⅰ的關系。

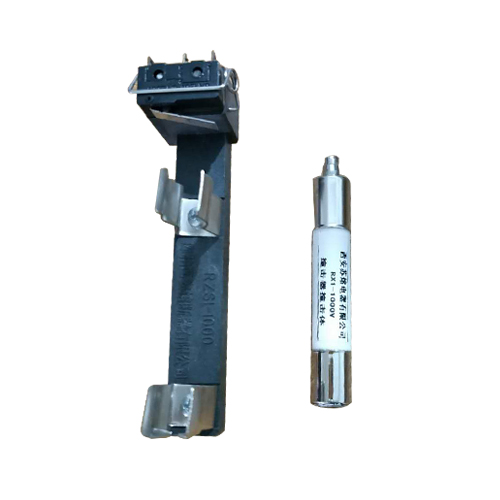

低壓熔斷器

高壓熔斷器正常時承受的是系統額定電壓，不超過相應系統較高電壓。當F-C回路發生故障導致低壓熔斷器熔斷時，高壓限流熔斷器的熔體元件在故障電流的作用下熔化、蒸發、形成間隙。間隙中的蒸汽在沒有電離前，回路出現開路狀態，回路的電阻突然變成無限大，電流不能流通，但是由于回路中電感的存在將迫使回路電流不能立即降低到零。同時，間隙的兩個端頭之間的電容又相當小，使間隙的電壓急劇上升，間隙被擊穿，形成電弧。

直到電弧滲向熔管填料，電弧溫度降低，去游離速度加強，電弧熄滅，至此，故障電流被切除，低壓熔斷器完成了保護的動作。熔斷器動作過程中在端子上出現的較大瞬時電壓，可能是峰值弧電壓，也可能是在瞬態恢復電壓時間內出現的電壓。因此FC回路應設置過電壓保護裝置。

一般選擇開關裝置時要求其額定電壓不小于所在系統的額定電壓，而低壓熔斷器為避免熔體熔斷截流時產生的電壓超過允許電壓，不宜降低電壓使用，其額定電壓應按等于相應系統額定電壓選擇。
