直流熔斷器F-C回路導體和設備的配合

2021-08-13 11:35:54

次

為了保證變壓器得到大的保護，選擇直流熔斷器時希望制造廠能夠提供弧前時間一電流特性曲線在10s以下時間范圍時電流盡可能低的產品。

F-C回路設備的短路耐受能力配合，F-C回路中的高壓熔斷器具有較強的限流作用，在短路狀態下，由于熔體元件的迅速熔化和滅弧，回路中的預期電流在未達到峰值以前即被切斷F-C回路的設備配置原則就利用了高壓限流熔斷器的這種限流作用，當回路故障電流較大時。

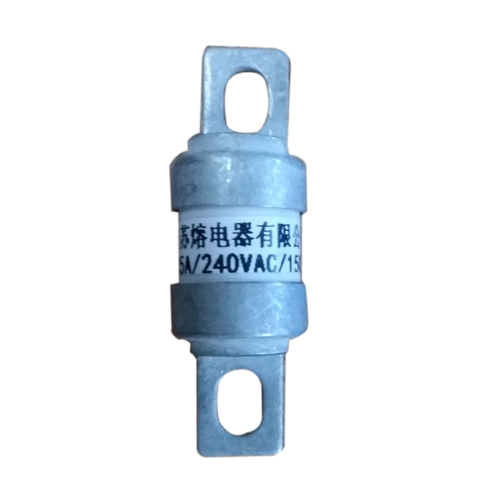

直流熔斷器

由直流熔斷器開斷并限制故障電流的幅值，從而使回路中的其他導體和設備因?yàn)檫@種限流作用的保護而可以按較低短路耐受能力選擇，降低造價；較小的故障電流和工作電流由真空接觸器操作，從而提高回路的使用壽命。

因此，在F-C回路的選擇設計中，高壓熔斷器的選擇及其與接觸器的動、熱穩定配合比較關鍵，其中髙壓限流熔斷器的開斷特性和限流能力影響回路中其他導體與設備的選擇，真空接觸器的短路電流開斷和耐受能力對熔斷器的選擇提出限制并決定了F-C回路的供電負荷容量上限。

真空接觸器的動穩定耐受能力與高壓熔斷器的配合，采用真空斷路器作為高壓廠用電系統的開關裝置時，由于真空斷路器沒有限流作用，當發生短路故障時，將流過正常的短路電流峰值，因此真空斷路器回路設備的動穩定耐受能力規定為其額定開斷電流的2.5倍，例如額定短路開斷電流為5αkA的真空斷路器，其動穩定峰值耐受能力為125kA。
