低壓熔斷器F-C回路的供電負荷容量的確定

2021-09-24 09:47:15

次

F-C回路中低壓熔斷器大規格的選擇受真空接觸器動、熱穩定耐受能力的限制,400A熔斷器的時間—電流特性曲線和接觸器熱穩定點(4kA,4s)已非常近，若熔斷器的額定電流繼續增大，接觸器的熱穩定將不能滿足要求；同理，熔斷器的大規格選擇時也許考慮真空接觸器的動穩定耐受能力和熔斷器截止電流特性的配合。

根據熔斷器的選擇方法，當熔斷器的規格被限制時，由F-C回路供電的大負荷容量也會受到限制，因此有必要給出由F-C回路供電負荷的容量上限，以對工程設計尤其是工程前期設計方案的確定有所幫助。

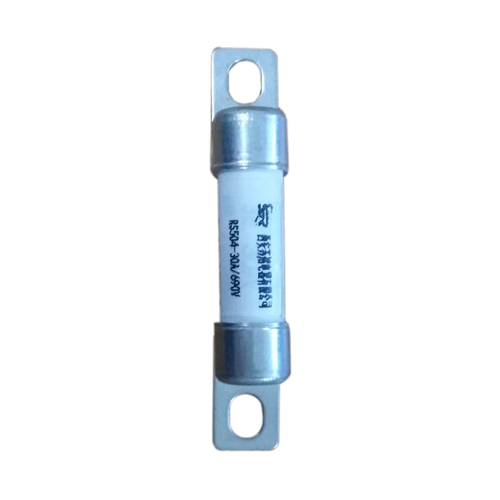

低壓熔斷器

為避免阻礙新型熔斷器的未來發展，不同制造廠的熔斷器的特性曲線會存在差異。目前F-C回路設備的制造廠和設備規格較多，不同型號設備之間的特性有一定差異，根據對各主要制造廠低壓熔斷器特性曲線的比較，以系統電壓為6kV為例，可初步確定功率不超過1250kW的高壓電動機和容量不大于1600kVA的低壓廠用變壓器可以選用F-C回路供電，并根據工程中采用的具體設備規范進行核算和調整。

因?yàn)榻佑|器并非均勻截面的導體，電流大時間短時可能會出現過熱；電流小、時間長時由于散熱的作用，這一現象可以緩和，因此可以按這一數值保持為常數而近似的繪制一條時間一電流曲線，如果該曲線位于低壓熔斷器時間一電流特性曲線的右側，即可認為接觸器的熱穩定能夠耐受熔斷器的電流特性。
