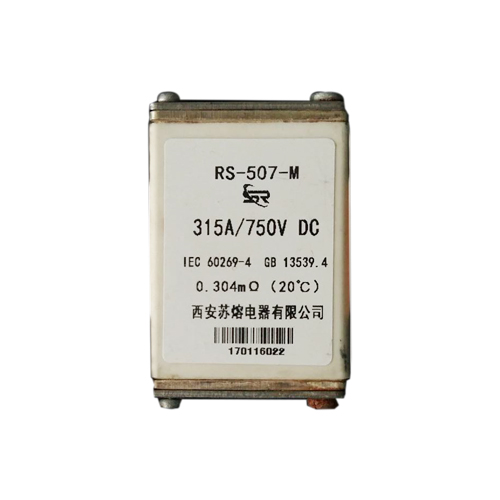

低壓熔斷器7.3FC回路熱穩定截面的計算F℃回路電纜熱穩定截面與所選用的電纜型式、熔斷器與真空接觸器保護交接點范圍(即熔斷器的動作特性和綜保裝置特性)以及負荷的固有特性密切相關，在選擇電纜最小熱穩定截面時可遵循以下步驟

(1)確定所選用的熔斷器類型及額定值。

(2)確定所選用的電纜型式。

(3)計算電纜在非絕熱狀態下的短時過載時間電流特性曲線并與熔斷器時間電流曲線繪入同一坐標系。

(4)確定所選用的綜合保護裝置型號，并了解其保護功能配置情況。

5)根據熔斷器時間電流特性曲線、綜合保護裝置曲線和負荷特性確定保護交接點范圍。

(6)確定保護交接點很大保護動作時間。

(7)根據保護交接點很大保護動作時間查曲線圖確定電纜最小熱穩定截面。

       7.4饋線電纜最小熱穩定截面的計算根據FC回路的保護特性，F(xiàn)C回路的饋線電纜除在正常運行時工作電流小于等于電纜的載流量外，電纜的短時過載的時間一電流特性曲線應位于熔斷器的時間一電流特性曲線右側，電纜的短時過載特性對選擇FC回路饋線電纜最小熱穩定截面具有重要影響。7.4.1故障時間小于5s時電纜熱穩定截面故障時間小于5s時，電纜芯線溫度可達250℃而保持熱穩定，此時電纜的最小熱穩定截面當供電電纜采用6kV交聯聚乙烯絕緣聚氯乙烯護套鋁芯電纜(YJLV6/6kV)時，按式(7-1)計算的電纜最小熱穩定截面如表7-3所示，從表7-3可以看出，在短路時間極短的情況下，基本可按回路的負載電流選擇電纜截面，熱穩定因素已經不是控制因素了。7.4.2故障時間大于5s時電纜熱穩定截面FC回路的保護交叉點一般在30s以內，當故障電流較小，持續時間在5~30s時，受絕緣材料熱特性限制，電纜不可能維持在250℃，只能在105℃溫度下短期工作，此時應考慮電纜的散熱過程，因此式(7-1)已不適用，因?yàn)樵摴绞窃诮^熱狀態下推導得出的。對于6kⅤ交聯聚乙烯絕緣聚氯乙烯護套鋁芯電纜(YJLV6/6kV)，將有關參數代入式(7-2)之后可得電纜的短時故障時間一電流特性值，經計算YJLV6/6kV型電纜的過載時間一電流值如表7-3所示，將某型號熔斷。
