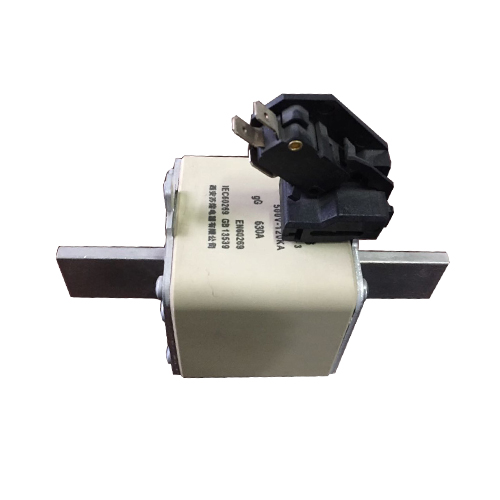

F-C回路中高壓熔斷器與綜合保護裝置的保護曲線配合示例，曲線圖的橫坐標是回路預期電流，縱坐標為時間。直流熔斷器保護曲線是對應某種特定規格的熔斷器，不同規格的高壓限流熔斷器有不同的保護曲線。
真空接觸器的動作受回路綜合保護裝置的控制，直流熔斷器綜合保護裝置的保護曲線可根據用電負荷特性進行選擇，并與高壓熔斷器的保護曲線在時間—電流坐標中相交。
當回路發生故障時，如果回路故障電流小于該保護曲線交接點對應的電流，則由綜合保護裝置動作真空接觸器斷開回路實現保護，此時真空接觸器先于高壓熔斷器斷開回路，高壓熔斷器不動作。當回路的故障電流大于該保護交接點對應的電流時由高壓熔斷器熔斷實現保護。
F-C回路的典型一次接線圖及設備配置。高壓限流熔斷器和真空接觸器作為主要元件和開關設備安裝在高壓開關柜的手車內。直流熔斷器為盡可能的增加熔斷器的保護范圍，F-C回路柜內按高壓熔斷器連接在母線和真空接觸器之間的原則進行接線和布置。
設置的電流互感器、避雷器、接地開關等一次設備外開關柜上還安裝有綜合保護裝置、繼電器、轉換開關、指示燈、按鈕等次設備。
F-C回路中的高壓熔斷器選用高壓限流熔斷器，直流熔斷器這種熔斷器能在規定的電流范圍內且在它的動作期間和動作結束之前，將電流限制到遠低于預期電流峰值，且具有開斷電流越大、開斷時間越短的特性，當電流很大時能在電流達到峰值以前就將回路斷開。
