低壓熔斷器的工作內容

2021-02-25 14:21:58

次

真空接觸器屬于一次元件，低壓熔斷器根據安裝在F-C回路開關柜內的綜合保護裝置的保護曲線實現保護動作。在高壓熔斷器串真空接觸器中，真空接觸器的規格較少且固定，與高壓熔斷器相比，其選擇相對簡單，選擇時主要參考以下因素：

(1)真空接觸器的額定電壓應與中壓廠用電系統的額定電壓相匹配，分別選擇為3.6、7.2kV和12kV。

(2)發電廠中應用的真空接觸器，按制造廠提供的參數，其額定短路開斷水平目前有4kA和6kA兩種，實際工程中均可采用，如需要預留一定的裕量以提高其安全性，可采用開斷水平為6kA的產品。

(3)真空接觸器的短路電流耐受能力應與所選擇的高壓熔斷器相匹配即真空接觸器應能承受和關合高壓熔斷器的切斷電流，其動穩定電流應按不小于熔斷器的較大截止電流選擇，其熱穩定電流應按能耐受熔斷器的開斷能量及其本身的開斷能量選擇。

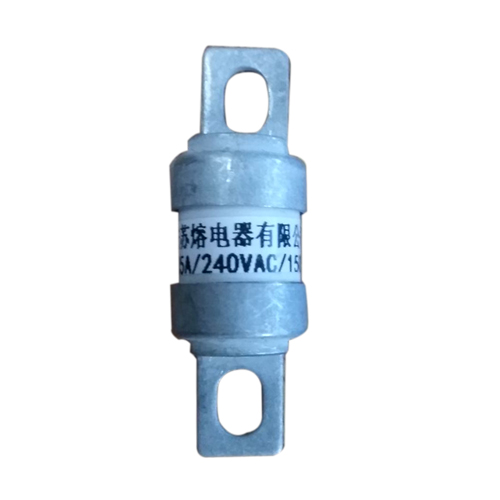

低壓熔斷器

(4)真空接觸器應采用連續工作制，并應采用可靠性高，能頻繁操作的產品。

(5)真空接觸器應具有開斷小感性電流的能力，以完成電動機和變壓器的空載操作。

(6)真空接觸器宜采用電磁操動機構。該機構的保持方式宜釆用機械保持型，低壓熔斷器在滿足F-C回路對控制、保持回路的要求及保證性能穩定時也可以采用電保持型和永磁保持型。另外，對有特殊要求的負載，如空壓機等不宜采用機械保持型。
