直流熔斷器電流互感器的動、熱穩定耐受能力

2021-09-17 09:10:19

次

電流互感器的動、熱穩定耐受能力與此相同。選擇電流互感器時，既要考慮其短路耐受能力，又希望其變比能小到與所在回路的額定電流相匹配以保證計量的精度，同時還要考慮電流互感器的準確度等級滿足保護裝置的要求。

一般3~10kV系統中小變比的電流互感器其短路耐受能力也較低，如果回路中沒有限流措施，只能選擇較大變比的電流互感器以保證在短路情況下不損壞且保護裝置能可靠動作。

由于直流熔斷器限流作用的保護，F(xiàn)-C回路中電流互感器的短路耐受能力可以以真空接觸器為基準進行選擇和校驗，電流互感器也相應的可以按與回路額定電流相匹配的小變比選擇，使用輕型設備，從而降低造價通過被高壓熔斷器保護的導體和設備的選擇校驗可見，F(xiàn)-C回路中由限流熔斷器保護的這些導體和設備的短路耐受能力對直流熔斷器的性能有一定要求。

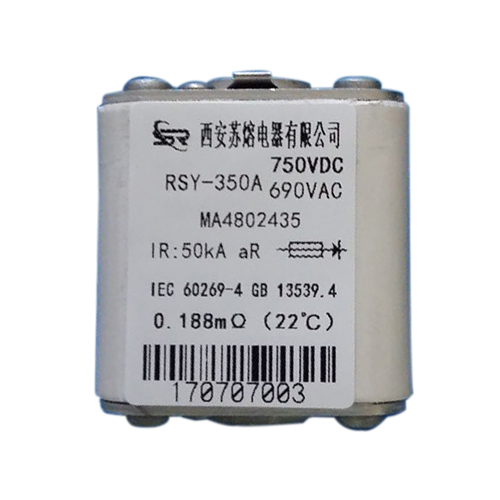

直流熔斷器

為了達到保護效果，直流熔斷器的時間—電流特性及截止電流特性(開斷能量及通過電流的峰值)要比被保護設備的容許值低。

由于發生在熔斷器與母線之間的故障熔斷器無法保護，因此對連接布置在直流熔斷器電源側的導體和設備，例如開關柜內位于母線側的引線和小車插頭、開關柜內的廠用電系統貫穿母線等，其動、熱動穩定電流應按高壓廠用電系統實際短路電流水平校驗。
