高壓熔斷器與真空接觸器的保護配合

2021-10-14 16:10:23

次

F-C回路中的高壓熔斷器作為保護電器，可在大的故障電流下通過斷開回路提供保護，在小的故障電流或過載情況下借助綜合保護裝置由真空接觸器斷開回路來提供保護，即F-C回路的保護由高壓熔斷器的一次保護和綜保裝置的二次保護配合共同完成。

熔斷器與真空接觸器(通過綜保裝置的曲線)的保護配合基于熔斷器的最小熔斷時間一電流特性曲線和綜保裝置的時間一電流特性曲線。

在耐受能力上，真空接觸器的額定開斷電流值應大于綜合保護裝置的最小特性與熔斷器的全開斷特性的交點電流值，同時，真空接觸器應能耐受熔斷器的大限流電流峰值，在熱穩(wěn)定方面應能耐受開斷能量，這樣，才能保證真空接觸器能夠分擔F-C回路中的部分保護功能。

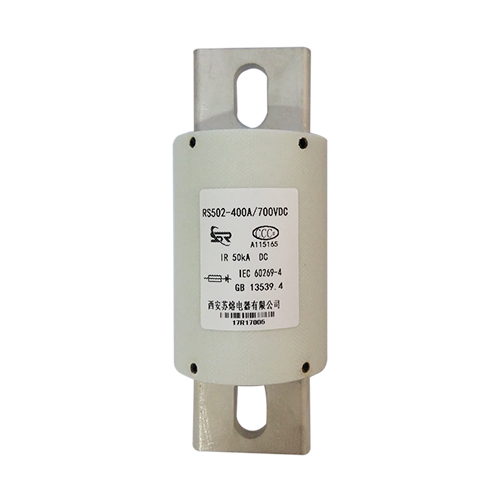

高壓熔斷器

電流相等原則是指可采用F-C回路供電的3、10kV大負荷的額定電流與可采用F-C回路供電的6kV大負荷的額定電流相等，例如6kV系統可采用FC回路供電的大電動機容量為1250kW，其額定電流為150.4A，則3kV系統可采用FC回路供電且額定電流為150.4A的電動機容量為625kW,10kV系統為2083kW。

各電壓等級可以采用FC回路供電的負荷容量上限，由于FC回路無法實現差動保護功能，當工程中對2000kW或2000kVA及以上設備裝設差動保護時,10kV系統的供電負荷容量上限均小于2000kW或2000kVA。

另外，目前大部分制造廠生產的10kV等級高壓熔斷器電流較小，其能供電的負荷無法達到給出的容量，實際設計中建議予以考慮。
