新能源汽車熔斷器高壓限流熔斷器的滅弧特性及操作過電壓分析

2022-05-13 14:18:23

次

高壓熔斷器切斷故障電流的過程，是熔體元件溫升，然后熔化、蒸發、形成間隙，新能源汽車熔斷器直至間隙之間電壓急劇上升，擊穿出現電弧，電弧燃燒熄滅的過程。

電弧的基本特性。高壓熔斷器因供電回路故障發生熔斷時，熔斷器的電弧范圍內一般由陰極壓降區、陽極壓降區和弧柱區等三部分組成。

陰極壓降區長度大約只有103mm，在這個區域的一端，電流是在金屬蒸汽中流過；另一端，電流是在固體或液體金屬的陰極上流過。陰極壓降區的電壓降大約為10V陽極壓降區長度大約也只有10-3mm，在這個區域的一端，電流是在金屬蒸汽中流過；另一端，電流是在固體或液體金屬的陽極上流過?？缭陉?yáng)極壓降區的電壓，可以是由零至熔體材料的原子電離電位之間的任何值，一般認為取熔體材料的電離電位較合理。

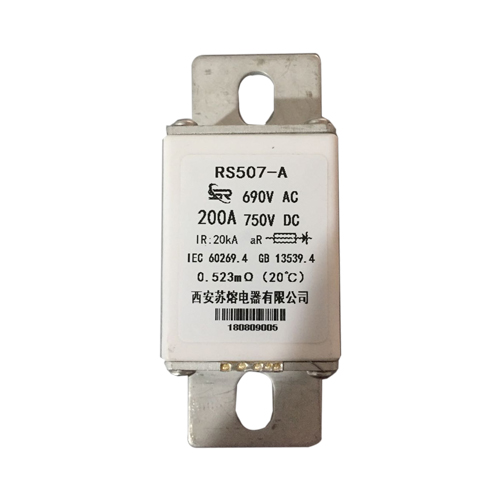

新能源汽車熔斷器

弧柱區占據陰極壓降區和陽極壓降區之間的全部空間?；≈鶇^(qū)溫度很高，一般在絕對溫度500K以上?；≈鶇^(qū)可以認為是具有一定導電率的導體，其內部電場強度較低，這一段的電壓與電弧燃燒的熾熱程度、弧柱截面的大小、弧柱的長度等各種因素有關。其特點是電流大時，壓降較?。浑娏餍r(shí)，壓降反而較大。

維持電弧高溫燃燒是由回路電感提供主要能源，新能源汽車熔斷器因?yàn)榍袛喽搪冯娏鲿r(shí)回路電感之中是儲存有磁場能量的，該能量系維持電弧持續燃燒的主要能源。此外電源側在電弧燃燒過程中也提供一部分能源。
